达诺(Dynon Avionics)综合显示仪表







         达诺SkyView(天景)系统











产品名称：SkyView-(天景触屏)系统

产品类别：达诺(Dynon Avionics)综合显示仪表

产品信息：详细信息









1.       产品名称：SkyView-(天景触屏)系统

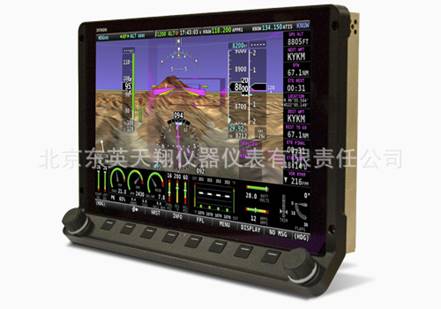

产品信息：SkyView HDX 10“和7”



天景系统新的旗舰产品,实验飞机和轻型运动飞机市场的主要产品。天景触屏功能改进了显示器，10”和7”两种漂亮的外观设计，先进的人机工程学，升级的为触屏。天景触屏显示器兼容天景现存的所有装置，并具有相同的安装外形和电器连接。天景经典，天景触屏显示器使用相同组件和零件。天景触屏只能与天景触屏连接使用。

产品描述

清晰充满活力的显示: 天景触屏功能更明亮，更高分辨率的高清显示器，具有更宽的视角和改进的防反射特性的特别清晰图片。

漂亮的设计: 天景触屏的现代，优雅的功能设计，坚固的金属和塑料框架，与你飞机匹配相得益彰。

先进的控制人机工程学: 天景触屏扩展了天景的理念，把所有物理控制和触屏相结合。天景触屏的倾斜控制面板，有利于人手自然放置，减少疲劳。宽的底部微倾平台有利于在你的手在湍流中准确控制。新的旋钮转动明确而简洁，所有控制夜间全部是背光可见。

优化触屏界面: 天景触屏具有图标驱动的触摸控制和简化的屏幕导航，以减少工作量。 沿屏幕底部的新型发动机监控仪表带提供了理想的仪器扫描。 扩展的玻璃显示屏具有边缘到边缘的触摸性，不受边框限制。

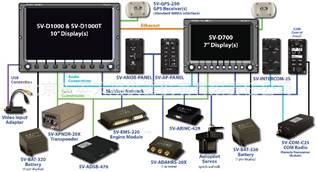

  能力和兼容: 天景触屏使用与现有系统相同天景的组件和模块。 它还具有与其他天景显示器相同的安装空间和布线，允许已经学习过天景系统飞行的飞行员进行信息升级。

技术参数：

10“屏尺寸 (SV-HDX1100)                                          7“屏尺寸 (SV-HDX800)

分辨率 (SV-HDX1100)

功能：

● 主要飞行显示(PFD)信息 : 包括：空速，高度，升降速，侧滑，转弯，攻角。合成视觉的地平和滚动。含有方位,下滑道和导航源告示的HSI。另外还有飞行路径标记，当前风矢量的更高级信息。

● 先进的发动机监控 : 带有彩色编码范围的所有发动机参数，倾斜辅助，以及音频和视觉报警。可定制飞机系统显示燃油有味，配平，襟翼，门告警。还有其它通用目的输入。

● GPS导航地图 ：全球GPS导航系统，具有高分辨率地形，空域，机场，城市，城镇，河流，道路，铁路和障碍物。使用的是3弧秒最高分辨率地形数据。 机场信息包括全球的跑道，频率，空域和导航辅助信息。 每月更新的数据在美国免费提供，可以从Jeppesen或PocketFMS购买，供全球其他地区使用。

● 地形和航空数据：可轻松下载全球高分辨率合成视觉，地形，航空和障碍数据库。

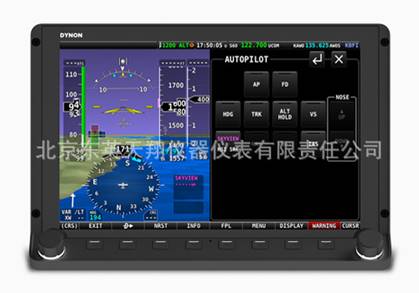

● 集成自动驾驶仪：只需为创新的自动驾驶仪添加伺服系统，您可以选择简化和专业控制方案。 功能包括GPS导航，GPS驾驶，垂直导航，全仪表着陆系统自动进场着陆，耦合垂直导航（VNAV），空速保持，模式排序，控制方向转向和飞行指导。

● 天气：天景ADS-B接收器提供来自ADS-B地面站系统（仅限美国）的天气和交通数据。

● 交通：天景显示来自各种来源的交通数据，按照行业标准TCAS I符号体系显示在移动地图和合成视觉上。显示位置，安全的严重程度，距离，垂直间距和运动方向。交通数据可由一台由天景应答机（仅限TIS US数据），一个天景ADS-B接收器（仅限美国），一个Zaon XRX，Garrecht TRX-1500，Funkwerk TM250以及支持通用FLARM和Garmin TIS格式的其他设备提供。这使得天景的交通功能可以在世界任何地方使用，并且具有许多不同的技术。

● 内置可靠性：可选的备用电池将为一个显示器，网络，GPS接收器和模块提供超过一小时的备用电源。标准双数据和电源线，以及可选的双显示器和ADAHRS模块，可防止单点故障。 Dynon仪器具有业界领先的3年质保。

● ADAHRS模块：SV-ADAHRS-200是一款完整的基于MEMS的姿态参考和大气数据计算机，带有集成数字罗盘。这使得系统组件之间的安装更容易，校准更精确。可以在系统中添加额外的SV-ADAHRS-200或SV-ADAHRS-201模块以实现冗余。

● GPS接收器：快速，灵敏，薄型，时尚，可外部安装的5 Hz GPS模块。由天景提供动力，还可选配天景备用电池。

● 应答机：集成的Mode-S发送应答器可节省面板空间，并在天景显示屏上显示控制和通知。轻型应答机模块可以方便地安装在飞机的任何位置。 天景应答机具有TIS交通接收功能（仅限美国），是ADS-B的输出设备。

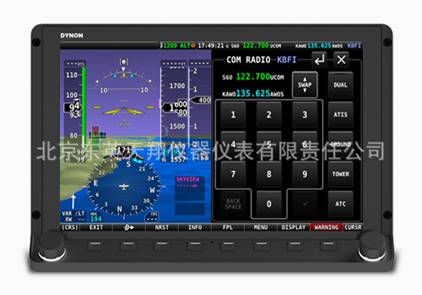

● 集成电台和内部通信：SV-COM-C25由专用控制面板和远程安装收发器模块组成，允许飞行员按机场和场站类型调谐频率 - 而不是通过旋转数字。 SV-INTERCOM-2S双位立体声对讲机解决了必须在功能不足的对讲机和昂贵的音频面板之间进行选择的问题。

● ARINC 429模块：SV-ARINC-429可与经过认证的GPS接收器兼容，并兼容集成Garmin 430/530和GTN系列。这包括高级功能，如GPS转向，自动缩放CDI和支持WAAS的GPS接收器的垂直引导。该模块还可以从430/530 / GTN系列接收LOC / ILS / VOR无线电信息。

● 加速度：飞行员可选择的G-Meter将大型经典模拟演示与先进的数字功能相结合。

● USB更新：通过USB记忆棒方便的固件和数据更新。更多信息
